石英玻璃的光学加工：从材料到应用的全景解读
在光电反应加工生产镀晶中，石英石有机玻璃成为种类高性价比光电反应透镜的底材，其遍及利用从半导体设备光刻机的深太阳光的紫外线画面，到医疗用具内窥镜的护理窗，再到高耗油率缴光器的打印输出市场，石英晶体有机玻璃其宽频谱透光性性、越来越低的热增长和出众的药剂学稳固性，拥有光学元件设计制作最是真的吗的基低材质产品之一。
（石英玻璃双面增透）
可是，熔融石英波璃的电子光学代制造不属于易事。它的对抗强度高、塑性变形大，传统的工艺流程错误率值高；某类代制造的办法（如单点金刚石切削）或是全不舒可用。应该如何发挥特长，将石英砂窗玻璃工作成具备标准的光学玻璃薄膜和珍珠棉部件，并在其表层镀上功能性薄膜和珍珠棉，是光学玻璃薄膜和珍珠棉研制领域的核心理念问题。后面我们公司将从科谱的的视角，养大众从熔融石英钢化玻璃的组分到光学玻璃生产制作及软件，为大众做两个详细的简洁明了相识，
一、石英玻璃是什么？
石英石窗玻璃的电化学好分很简简单单——二氧化反应硅（SiO₂），但它并非结晶情况下（情淡晶），而且非晶态的无定形设计。一些起居不规律的硅-氧网上体现了它一题材特色质地。依照原材料和制作手段的不一，熔融石英玻璃窗重要划分为几大类：1.当然石英石玻璃窗：以当然曜石为辅料，氢氧焰熔融做成。制造费较低，但羟基（-OH）含氧量较高（约100-200ppm），在红外2.73μm处有很明显的降解峰。2.组成熔融石英石夹丝玻璃：以四氯化硅（SiCl₄）为原石，顺利通过无机化学色谱沉淀积累（CVD）制做。占比很高（99.9999%这些），羟基占比可低至1ppm下列，深UV紫外线经过率远远远超过非天然熔融石英石。本来，价额也会高。 下表汇表了石英砂波璃的关键物理上的性能特点（一般批次线数剧）：| 产品参数 | 典型性值 |
| 硬度 | 2.20g/cm³ |
| 莫氏密度 | 5.5～6.5 |
| 热变形标准值（0-300°C） | 0.55×10⁻⁶/K |
| 软化点 | 约1680°C |
| 抗弯力度 | 约67MPa |
| 耐腐蚀性 | 耐除氢佛酸外可以说拥有酸 |
很低的热增大指数公式预兆着石英石安全玻璃能抗住轻微的体温的变化——从常温随时加入1000°C的炉膛我不会爆裂。此种特点在高温度或高电率光学反应操作系统中十分弥足珍贵。
二、石英玻璃的光学特点

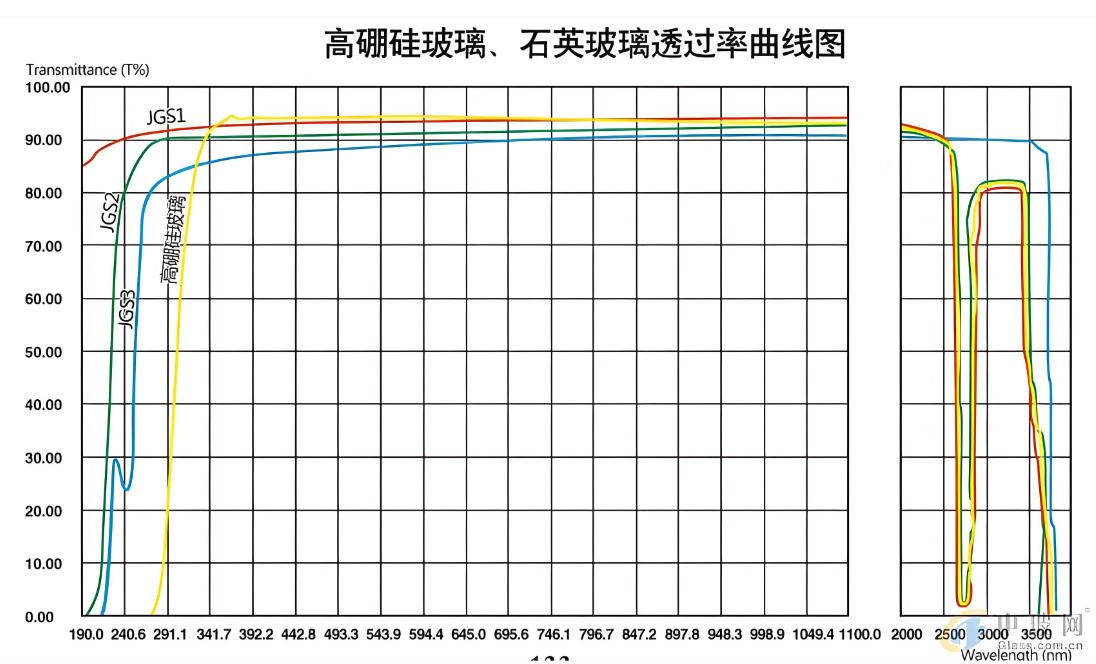

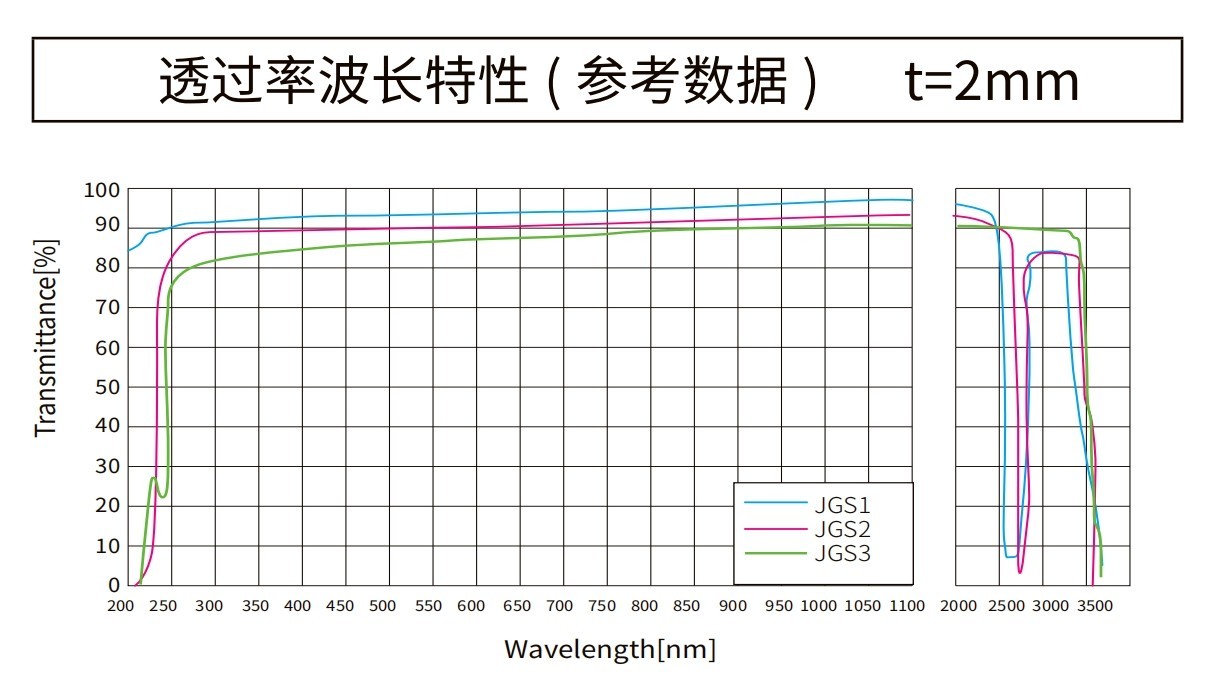

高透光，宽光谱图：熔融石英石窗夹丝玻璃的穿透规模能否从深紫外线（约200nm）一种扩宽到中红外（约3.5μm）。肯定，明确数字依赖于于产品色度和羟基含磷量。常规性结合熔融石英石窗夹丝玻璃（10mm厚，未电镀）的穿透率如下图所示：| 光波 | 通过率 | 反映 |
| 太阳光的紫外线-内见（350-800nm） | >90% | 表明全反射损失约4%/面 |
| 近红外（800-2000nm） | >91% | |
| 深UV紫外线（250-200nm，获得石英石） | >85% | 天然冰石英石再此股票波段强烈吸收率 |
【注】高饱和度人工熔融石英（如专为光刻装修设计的钢种）在193nm处映出率大约99%上，但这些涂料之所以常用批，资金是普通的熔融石英的5-10倍。
折射率与色散：石英石玻璃钢应属低散射村料，阿贝数约为67.8。在可以看到光中波段的主突显出岁月率有1.4585（d线，587.6nm）。关于紫外线软件应用，365nm（i线）处的反射率约为1.4745。
激光损伤阈值：在基本激光加工和镀一层薄薄的膜状态下，石英晶体钢化玻璃基片（未镀一层薄薄的膜）在1064nm、10ns电脉冲激光器下的受伤阈值法约为5-10J/cm²。镀制增透膜后略微减退，但依据优化调整加工过程仍可保持在相似含量。
【注】经由超精密机械增加光泽并选用化合物束溅射玻璃镀膜后，挫伤阀值可完善至30-50J/cm²，但属专业技术皮秒激光光学玻璃零售商的私人定制学习能力，不应用于于基本自定义产出。

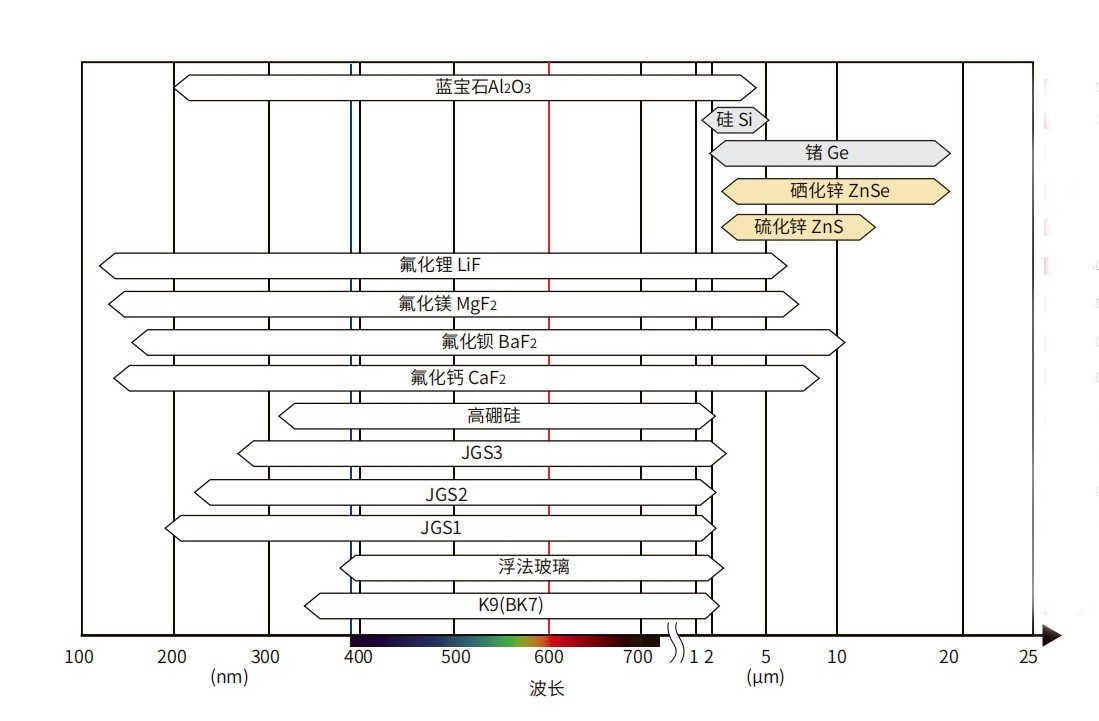

（JGS1/2/3三种石英玻璃透过率范围图）
三、为什么石英玻璃适合做光学镀膜的基底？
在石英石破璃面上镀制光学元件透明膜（增透膜、全反射膜、滤光膜等），需要充足充分调动其底材优质。他们优质在平时镀膜等等工序（如网络束蒸发器+亚铁离子輔助磨合）中就能体现了：1.膜层粘附力强。石英砂窗户玻璃表面上的硅羟基（Si-OH）与典型的氧化反应物胶片素材（如SiO₂、TiO₂、Ta₂O₅）能出现生物学键合，经历要求擦拭后，涂层进行胶带纸测式无刮破是规范平行。2.热内应力相配优异。熔融石英磨砂玻璃的热彭胀数值（0.55×10⁻⁶/K）与二氧化物硅保护膜近乎一致性，与另一个适用膜层板材也接近。这象征着着在-40°C至+200°C的任务环境温度条件内，膜层不由于热涨冷缩而脱层。3.肌底接触面可增加光泽至有足够均匀。正规磁学增加光泽后，熔融石英波璃的接触面干燥度（RMS）能达0.5-1nm。这为低散射损耗量的玻璃镀膜打下了了基础框架。【注】如果需用要水分子级均匀接触面（<0.1nmRMS），则需用磁流变增加光泽或铝离子束修形等事后工艺程序。4.耐渡膜耐高温。电子器材束挥发渡膜时，基片常常热处理加热到200-300°C，石英石夹层玻璃已经承受力，不易弯曲或制造内内应力。
四、哪些加工方法不适用于石英玻璃？
在光学仪器材料工作中，有的方式对硬性光学仪器材料钢化磨砂玻璃（如K9、BK7）特好用，但用在石英石钢化磨砂玻璃上还会出事情。下是标准工业区应特殊准备的“雷区”：1.单点金刚石钻削：全部不舒采用。石英晶体玻离是韧脆食材，钻削时的布局热应力会会导致崩边、微裂痕，不可能得见光电技术级表面上。即使是是高周波帮助切屑，也仍驻守在工作室的阶段。2.常见CO₂皮秒皮秒激光cnc精密机械机械加工：很多最主要代替精密机械电子光学玻璃件。皮秒皮秒激光整体烧水易行成热剪切力，促使微裂口而且爆开，且面形定位精度难控住。该高技术最主要最主要代替非电子光学玻璃面的粗效光滑。3.纯氢氧化钠长事件蚀刻：可以但要仔细。氢氧化钠蚀刻是各向女同性的，会危害外形尺寸精度等级，并使外壁有粗糙度扩大（可降为10nm之内）。传统分娩中，氢氧化钠仅主要用于短事件的去锯齿或电学减薄，并非常严格倒计时钟。4.高热热压完成：不适广泛用于于紧密光纤激光切割机的件。熔融石英钢化有机玻璃覆盖完成点高达模型1680°C，在高热下107硅橡胶粘度己经很高，难于精确度填补塑胶模具加工；互相塑胶模具加工板材几率严重污染钢化有机玻璃从表面。5.传统化散粒磨料磨具考虑：尽管能用的 ，但速率不高。相比较正规光电器件窗户钢化玻璃，熔融石英窗户钢化玻璃的考虑出掉率低30-50%，加工工艺的成本会高。明白一些被限，还可以防止的选择不更加际的制造自驾线路。

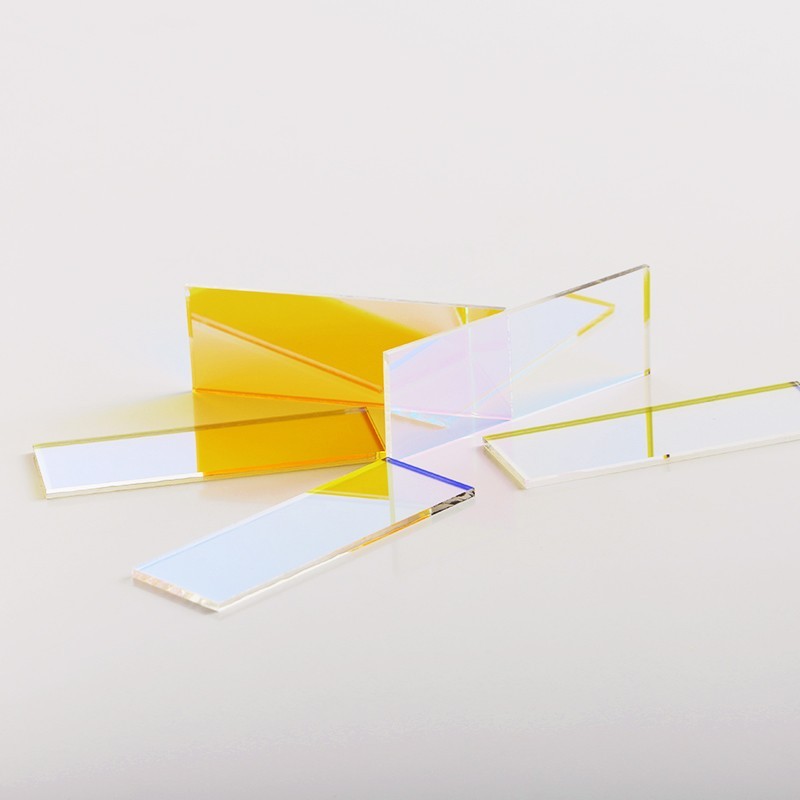

（石英玻璃镀膜滤光片）
五、镀膜后的石英玻璃用在哪里？
熔融石英安全玻璃镀上有差异 的电子光学贴膜后，能够具备不同使用3d场景。一下按使用范围分为介召，并分享平时生产车间可大批量绝对的处理技术参数。1.紫外光线凝固与光电器件检查：在365nm（i线）或405nm（h线）的紫外光线光学元件软件中，石英晶体破璃是常选的任务栏和透镜村料。具代表性的加工制作主要参数为：面形精准度：λ/4@633nm（干涉现象仪测量方法）单单从表面越来越粗糙度：<1nmRMS增透膜：双面其他反射层率<0.5%@365nm（膜层文件Al₂O₃/SiO₂或MgF₂）【注】深分光光度计（248nm、193nm）光刻阶段APP，要有镶嵌石英晶体基片+转用渡膜新工艺，常见光电器件生产车间不具备着，需寻觅专业深分光光度计光电器件生产供应厂商。 2.所以光及近红外光学材料设计这时最万能的方向，归属于显像屏幕、保護菜单栏、折射镜等。代加工性能指标下面：面形gps精度：λ/4至λ/10@633nm（依器件的尺寸和性能而定）单单从表面模糊度：<1nmRMS移动宽带增透膜（400-700nm）：均射线率<1%/面媒介反射性性镜（平台吸光度可规定）：反射性性率>99%@45°入射角 3.高热效率维持离子束器以1070nm电信光纤离子束器的传输渠道试对，规范化能力为：增透膜：剩的散射率<0.2%@1070nm脉冲发生器激光伤到阈值法：>10J/cm²（10ns脉冲发生器）或>1kW/cm²间断性波面形精确：λ/10@633nm【注】对可超过30J/cm²脉宽或10kW不间断波的高档机光器，必须 按照正离子束溅射表层的镀膜和超精细打磨基片，这超乎了平时加工厂的芯邦学习能力。 4.光通信系统窄带滤光片（DWDM）使用于波分复用技术系统的的透气膜滤光片，常规性生产车间可体现的目标为：心中可见光波长公差：±0.5nm速率（半高宽）：1-2nm最高值透射率：>95%【注】频带相隔50GHz（心中光波长高精准度±0.05nm，带宽的配置0.4nm左右）的滤光片，可以职业光通讯技术滤光片制作业商制作业，不属通用型光学薄膜工作原则。 5.菌物医疗机构议器在荧光显微镜、流式受损细胞术受损细胞仪、内窥镜等专用设备中，熔融石英夹丝玻璃的药剂学惰性和生物工程相融性尤为关键的性。常规检查生产加工的标准：外壁粗糟度：<1nmRMS，且清洁后无粉末残余的耐湿热消毒：膜层经121°C进行高压水汽301分钟不刮破利用率：>90%@必备中k线（基本上为400-700nm或特定的荧光中k线） 6.的空间光学反应（行业定位）针对于低发展轨道商业服务小行星的磁学负荷，石英石玻璃窗电镀后需提供：宽温运行：-40°C至+70°C无膜裂抗影响加硬膜：才能减少办公空间通电a粒子促使的互动交流率衰减可选装低容易渗透性聚氨酯膜层【注】高滑槽或长使用期限（十年这）办公空间app要30%的选择、辐照测试方法和特俗封裝，不专属于规范化生产批号。六、高端工艺能达到什么水平？
下表例举一些仅在的专业细致划分范围或产品研发生活条件下能能可达到的高端定制参数值。等尤其规光学仪器工厂里的产量程度，仅限做对比做对比。| 内容 | 中低端高达规格 | 需求标准 |
| 的表面模糊度 | <0.1nmRMS | 磁流变抛光剂（MRF）+亚铁离子束修形（IBF） |
| 面形精确 | λ/50@633nm | 阳离子束修形，常常是指小洞径（<100mm） |
| 深红外光谱通过率 | 193nm>99.5%/cm | 目标钢材牌号合出石英晶体+无膜或极薄保护英文膜 |
| 皮秒激光神经损伤域值 | 1064nm,10ns>50J/cm² | 双阴离子束溅射+超光面基片 |
| 窄带滤光片里心光的波长精确 | ±0.02nm | 铁离子輔助沉积物+高高画质光纤激光切割机的监察+衡温大环境 |
| 宽谱高反膜 | R>99.99%@1064nm | 二十余层膜系来设计，不高消化吸收耗损率 |
石英晶体钢化玻璃就是一种稳定性适宜但手工生产手工制造最低要求略高的光电涂料。在长规手工生产手工制造水平下，使用传统式研磨机、磨光和网络束多效蒸发渡膜，压根也可以手工制造出各种需求绝大部分多半产业、医院和科技创新各种需求的光电组件——面形精确度λ/4～λ/10、凹凸不平度0.5-1nmRMS、增透膜光反射率<0.5%/面、激光手术神经损伤阈值法约10J/cm²。
而对于创造氧分子级平滑细腻外壁、加速度机光受或深UV紫外线有效率利用的高档次适用，则可以所采用磁流变镜面抛光、亚铁阴离子束修形、亚铁阴离子束溅射镀晶等也可以制作工艺，并承载更为重要的价格与更长的阶段。
