什么是光学镜片的应力双折射？
2026-04-11
派大莘
弯曲刚度双弯折（Stress Birefringence，也称光回弹性相互作用）是说 本来各向男同的无色电子光学薄膜板材（电子光学薄膜夹层玻璃、石英砂、不饱和树脂、蓝月亮石等），在因为机械装备弯曲刚度（压、拉、弯、扭）时，其弯折率调成各向异性聊天——对有差异 偏振放向的光的表现出有差异 的弯折率。或者说：压力在玻璃镜片内层“帮助”出了双光折射，使一株入射光工业制硝酸为两束振动式趋势相互竖直、媒体传播车速有差异 的光（o光和e光）。
一、物理本质：为什么应力会产生双折射？
在无刚度状态下下，光学元件原料的电子为了满足电子时代发展的需求，层/电子为了满足电子时代发展的需求，层摆放无规，电子为了满足电子时代发展的需求，云划分呈球相交，多方面向极化率相等 → 映射率各向女同性。当惯性力用途时：原子结构间隔距离在载荷方往上被挤压或收缩，光电云压扁。极化率张量进行转化，沿应力比主角度与铅直角度的极化率出現距离。光弯折率而使得改动：形成平行线于内应力走向的光弯折率 n∥ 与维持走向的 n⊥ 会产生差值 Δn = n∥ − n⊥。Δn 与能力尺寸成此例，此例数值由建材的能力光学玻璃常数（Stress-Optic Coefficient，C）所决定：Δn=C⋅σΔn=C⋅σ当中 σ 主要剪切力差。二、产生应力的常见原因（光学镜片制造与使用中）
制作加工稳定度应力应变：1.眼镜磨抛时夹具设计压力差过大，或真空环境吸附物诱发产品局部磨损。2.磁学安全玻璃固溶处理不恢复原状，的内部热应力应变冻结银行卡。3.模压非球面镜眼激光镜片（如平果手机屏幕聚酯树脂眼激光镜片）注塑成型一系列冷却欠均质。镀膜等等扯力：1.蒸镀或溅射电子光学溥膜（增透膜、高反膜）时，膜层与基低热膨涨弹性系数不一样的，膜层本身就是来源于本征弯曲应力。2.双层以上膜增加，内应力减少可让激光镜片可以弯曲的虽然剥落。使用与固定位置应力比：1.眼镜在镜筒中被压圈、隔圈或胶粘加固，若合作太紧了或同心同德度不佳，有周向或径向地应力。
2.胶合透镜（两块胶合）固化型缩水时行成程序界面承载力。热应力：施用周围环境中室温发生改变，眼镜镜片与金属材料镜筒热收缩失配，行成压压力比或拉压力比。

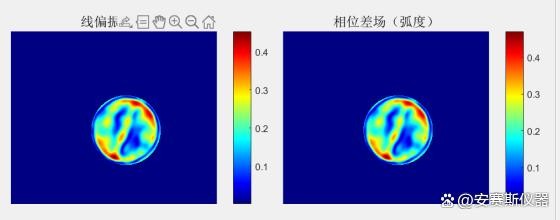

（安赛斯ANS 500应力双折射仪（样品测试））

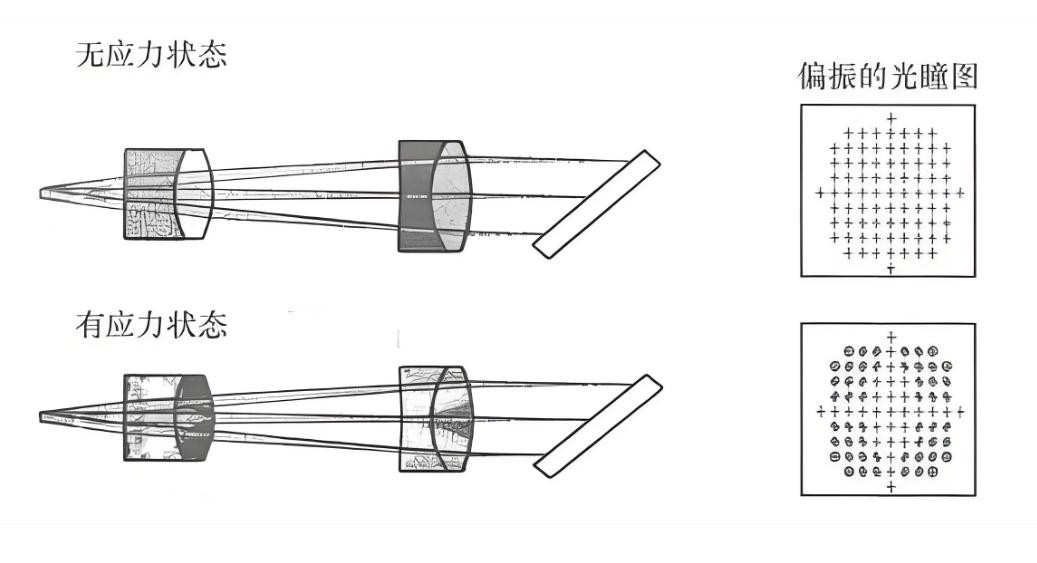

三、应力双折射对光学系统性能的影响
我们对高准确度磁学平台（激光束器、打搅仪、光刻物镜、天文双筒望远镜），刚度双折射率是应该坚持原则管控的数据误差源。| 的影响多方面 | 具体的表現 |
| 偏振态更改 | 线偏振光能够 应力比非球面镜后就来为圆柱体偏振光，直接影响偏振特别敏感开关元件（如PBS、显示屏配制器）。 |
| 波前失真 | 两束光的相位差随三维空间具体位置變化，诱发出射波面不要再是比较好球体/品面，大大减少斯特列尔比。 |
| 透射率下降 | 在窄带滤光片或激光器系统的中，剪切力引致的偏振对应穿过率引致光强不稳固。 |
| 涉及测试计算误差 | 在斐索、泰曼-格林约束仪中，眼镜片应力比会增加虛假花纹，出现面形测定错误信息。 |
| 显像比度骤降 | 在电子显微镜、光刻物镜中，能力促使光瞳面偏振不不规则，改弱中频对比图度。 |
| 激光器软组织损伤概率 | 热应力区代谢率能够提高，被选为二氧化碳激光拉伤的起讫点。 |
四、检测方法：如何定量或定性测量应力双折射？
1. 判定探测：偏光压力仪（光弹仪）远离：透镜移至正交偏振片内，亮光照明电器。无承载力时视场全暗；有承载力时存在字体颜色抵触斑纹，字体颜色越很多、斑纹越密，承载力越大。优势之处：客观事物、怏速、非毁掉。停留：只可以给予应力比地理分布，是不能直接性读外出程值。2. 参考值检查测量：塞纳蒙补充法 / 巴比涅补充器法应用纯色灯光（如546nm汞绿线），缩放检偏器或赔赏器测量方法光程差 δ（nm）。扯力双折射角值：Δn = δ / d，d 为非球面镜层厚（mm）。可用标淮：ISO 10110-8 的规定，光纤激光切割机的器件能够的刚度双折射率通畅必须 Δn < 2~10 nm/cm（决定于于会员等级）。3. 测微仪等级做法：圆锥体偏振衡量、光弹调变器可测到 0.01 nm 的光程差，采应用于光刻物镜、五金机械智能机械硫化锌。
五、工程标准与容许值（参考）
多种应用领域场所代表力双折射率的符合要求差别的硕大：| 用途职位 | 能接受光程差 (nm/cm) | 典型案例举例 |
| 通常照明电器光学玻璃 | < 20 nm/cm | 投影仪透镜、灯具透镜 |
| 激光散斑光学材料（摄像机） | < 10 nm/cm | 单反屏幕、安卓机屏幕 |
| 精细激光散斑（高倍显微镜） | < 5 nm/cm | 平场复消光泽度物镜 |
| 抵触校正 / 脉冲激光 | < 2 nm/cm | 激光手术扩束镜、干涉仪仪考虑镜 |
| 光刻物镜（DUV） | < 0.5 nm/cm | ASML 光刻投射物镜 |
六、缓解与消除应力双折射的工程措施
优化网络渗碳补救技艺：相对 光学元件夹丝玻璃，精密加工渗碳补救炉按要严降低温度曲线方程补救，去除热地应力。问题解决装卡方式方法：使用的主动承受（O型圈、弹力压圈）、二点或找色滑动承受，预防过定位手机。镀一层薄薄的膜内热应力输入：更改膜层工艺流程参数设置（温、沉淀频率），或设计的概念内热应力补偿费用膜系。激光眼镜结构类型设计方案：变高板材厚度/直徑比，逃避过薄激光眼镜；非曲面模压激光眼镜适用缓冷生产技术。原料的选择：选择能力光学元件常数更低的原料（如熔石英石石 C ≈ 3.5 × 10⁻¹² Pa⁻¹，而高级玻璃板约 2.7 × 10⁻¹¹ Pa⁻¹）。熔石英石石对能力不特别敏感。售后热处理回火：加装成功完成后对模块对其进行低溫热处理回火，施放加装载荷。七、常见误区澄清
错误观念1：“弯曲应力双映射只不良影响偏振光，对非偏振光控制系统没有危害的。”合理上如果事非偏振光，能力也会运用波前失真，减少辨认率。小技巧2：“就是偏光仪下看不足五颜六色竖条就说明书无承载力。”化学发光法检查体现了，人眼对颜色搭配的精确度度有限公司，Δn < 5 nm/cm 时细条纹极淡，但仍可能性后果激光手术机系统。问题3：“安全玻璃眼镜光学镜片比环氧树脂眼镜光学镜片应力应变小。”不必然。高精度模压环氧树脂非球面镜（如移动微距镜头）可保持过低承载力；而热处理回火不好的窗户玻璃越来越承载力很多。 磁学非球面镜的能力双映射是不平衡量加工制造与配置质量水平的基本点统计指标中的一个。它实际上上就是种“光优质的配置调节作用”，将自动化设备能力转换为偏振相位卡顿。在低能激光手术、打搅在测量、光刻及天文磁学中，必要将能力双映射调控在 nm/cm 重量级以内。检侧依赖于偏光能力仪与赔偿标准法，调理则需从建筑材料固溶处理、装卡设计、镀晶工艺流程三方协议书面掌握。
