高功率激光系统光学镜片镀膜解析
2025-09-05
派大星
(图源网络，侵删)
一、光学镜片基材：关键性能参数的量化选择
镀一层薄薄的膜的的功能与基本材料特征密没法分。基本材料实际上判断了镀一层薄薄的膜的起始点，其供热公司学、光学仪器和机械化的功能更加是一整个部件是否所能承受高输出功率阻抗的的基础。的选择基本材料有必要对一些核心区参数表进行数量化注重：电子光学特点：光折射率与降解因子是装修设计膜系和评估方法热阻抗的原点。所有很小的降解（如10⁻³ cm⁻¹）在高公率下就会产生了有明显的热滞后效应。供热学概念：热导率选择了蒸发器线速度，热增大标准值(CTE) 则不良影响热载荷尺寸大小，其与膜层的CTE失配是使得不可用的主因。机制规定性：硬度标准和黏性模量印象精加工难易度和生态耐用性。
（石英玻璃）
| 材料 | 折射率 @1064nm | 热膨胀系数 (×10⁻⁷/K) | 热导率 (W/m·K) | 吸收系数 (cm⁻¹) | 典型应用与备注 |
| 熔融石英 | ~1.45 | 5.5 | 1.38 | < 5 × 10⁻⁴ | 黄金标准。用于从紫外到近红外的绝大多数高功率应用，热稳定性极佳。 |
| BK7 | ~1.51 | 71 | 1.11 | ~1 × 10⁻³ | 用于中低功率。热性能较差，热透镜效应明显。 |
| 合成熔石英 | ~1.45 | 5.5 | 1.38 | < 2 × 10⁻⁴ | 超高纯度，金属杂质含量极低（<1 ppm），LIDT比普通熔石英高20-30%。 |
| 硅 (Si) | ~3.55 | 26 | 149 | 不适用 | 主要用于3-5 μm中红外波段。高热导率是核心优势。 |
| 蓝宝石 (Al₂O₃) | ~1.76 | 58 | 27.5 | 极低 | 极高的硬度和良好的热导率，用于恶劣环境及紫外、可见光领域。 |

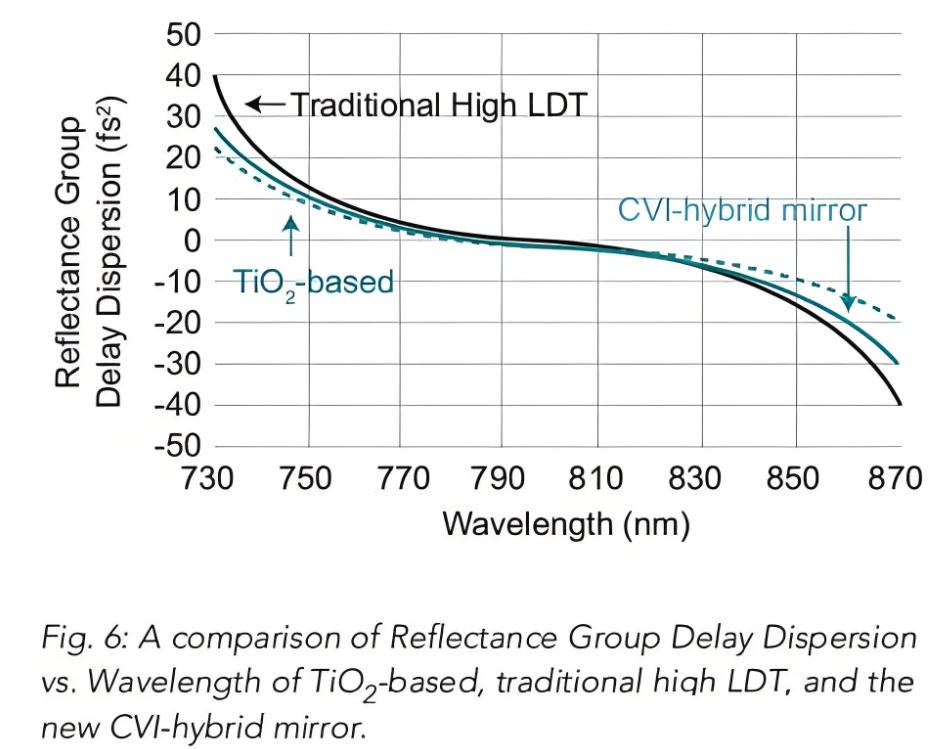

（激光损伤阈值）
二、 镀膜要求的量化指标
抗二氧化碳激光受伤阈值法 (LIDT)：测试规定：依照 ISO 21254 规定。机械性能层次：高级自动化束汽化玻璃镀膜：~5-15 J/cm² (纳秒单脉冲, 1064nm)阴离子协助沉淀积累(IAD)镀一层薄薄的膜：~15-25 J/cm²铝离子束溅射(IBS)电镀：> 30 J/cm²，顶尖级新工艺可以达到 50 J/cm² 以上内容。的挑战：针对飞秒智能激光手术，影响原则有所差异，LIDT经常用功率高密度表达，耍求达 数千 GW/cm² 至 TW/cm² 重量级。 消化与散射材料耗费：吸附的作用 (Absorption)：应用缴光量热法測量。高档IBS玻璃镀膜符合要求体吸附的作用损失 < 5 ppm (0.0005%)，外层吸附的作用损失 < 1 ppm。散射 (Scatter)：便用積分兑换散射仪测定。总積分兑换散射 (TIS) 需 < 50 ppm。 光谱仪性能参数精确度：高反膜 (HR)：在心中光谱处光反射率 R > 99.95%，最牛条件 R > 99.99%。上行宽带Δλ需符合开发值（如Nd:YAG脉冲光器的1064nm ±15nm）。增透膜 (AR)：已满反射性率 R < 0.1% (单层)，最牛标准 R < 0.05%（“炒鸡增透膜”）。谈谈超快机光使用的移动宽带增透膜，标准在数十万納米带宽的配置内R < 0.5%。

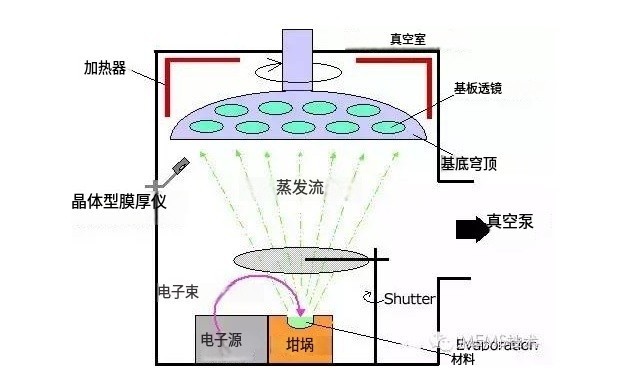

（电子束蒸发镀膜）
三、 镀膜工艺与核心参数对比
| 参数 | 电子束蒸发 (E-beam) | 离子辅助沉积 (IAD) | 离子束溅射 (IBS) |

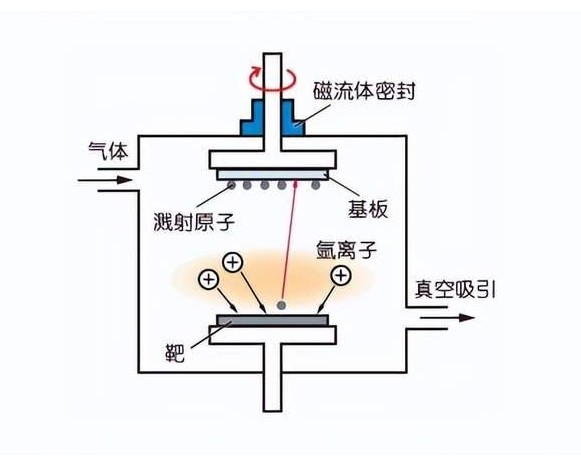

| 沉积速率 | 快 (0.5 - 5 nm/s) | 中 (0.2 - 2 nm/s) | 慢 (0.01 - 0.1 nm/s) |
| 基底温度 | 高 (200 - 350 °C) | 中 (100 - 300 °C) | 低 (< 100 °C) |
| 膜层密度 | 较低 (多孔，~80-95%体密度) | 高 (>95%体密度) | 极高 (接近100%体密度) |
| 表面粗糙度 | 较高 (~1-2 nm RMS) | 低 (~0.5-1 nm RMS) | 极低 (< 0.3 nm RMS) |
| 应力控制 | 通常为张应力 | 可调节（压应力或张应力） | 通常为可控压应力 |
| 典型LIDT | 中低 | 中高 | 极高 |
四、 镀膜达标的量化检测
LIDT考试 (ISO 21254)：方式方法：选用1-on-1法，在待测黑斑内灯照多点，不同点只灯照多次。信息进行分析：利用直线再现拟合曲线美出伤害容易曲线美，将0%伤害容易相对应的电量硬度值设定为LIDT。亮斑宽度：大多数为200-1000 μm，需精准度测定以估算养分体积。 挥发在线测量：皮秒缴光量热法：会测量方法试品吸收的作用皮秒缴光能源后的泄漏电流。机灵度led光通量0.1 ppm。面热透镜系统：迅敏度良好，可区分处理体吸附和面吸附。
（分光光度计）
五、 面临挑战的量化表述
1.通病引起的静电场抗弯屈服强度抗弯屈服强度提升：节瘤通病是LIDT的最大的凶手。一较高为100 nm的节瘤通病，可引起其身边的边缘的机光静电场抗弯屈服强度抗弯屈服强度抗弯屈服强度提升为正常情况情况地域内的2-3倍。要根据问题阈值法与静电场抗弯屈服强度抗弯屈服强度抗弯屈服强度的m2反比感情，在这儿LIDT将降低正常情况情况地域内的1/4 到 1/9。2.导热管理挑站的细化：假如说同同一个10 kW的多次皮秒激光被同同一个射线强度镜射线强度，纵使其吸附率仅为5 ppm，也出现 50 mW 的输出功率被吸附。若该热环境下不更加均匀，将在光电器件电气元件内诞生水温比率（ΔT）和以及的热弯曲（OPD，光程差）。OPD可计算出来为：OPD = (dn/dT + α(n-1)) * ΔT * t，当中dn/dT为热光比率，α为热回缩比率，t为料厚。此弯曲会非常严重劣化粒子束质量水平（增长M²细胞）。3.超快激光束行业的非直线作用：飞秒激光束行业破损阈值法与智能长宽的每平方米根相等（~√τ）。某个在10 ns智能下LIDT为40 J/cm²的膜层，在100 fs智能下，其LIDT理论与实践上约为 0.4 J/cm²（但现实的制度化更复杂化，有关多激光消化）。4.大的规模部件的饱满性把握：相对网套直径> 500 mm的基材，要确定膜厚饱满性在 ±0.1% 元，对溅射源的调整布局、进口真空腔体里的压强和高温场饱满性提供了绝妙桃战。 高公率二氧化碳激光手术电镀已从一项艺术类发展历程为一项小于的数据报告科学合理。每个人项个百分数的漫反射率提高、每个人项个ppm的吸取自然损耗调低、每个人项个J/cm²的LIDT超越，都组建在对其高中高中物理不可逆性的深入谅解、对加工工艺基本参数设置的微米级把控好或者性需求能科技指标的数量化研究方法下。未来生活，根据二氧化碳激光手术器公率和能量转换向艾瓦（EW）级前进，对电镀科技的耍求将超过了文件高中高中物理的必然极致，这要多元化教育教学的多元化来表述下几代的科技基本参数设置规格。
