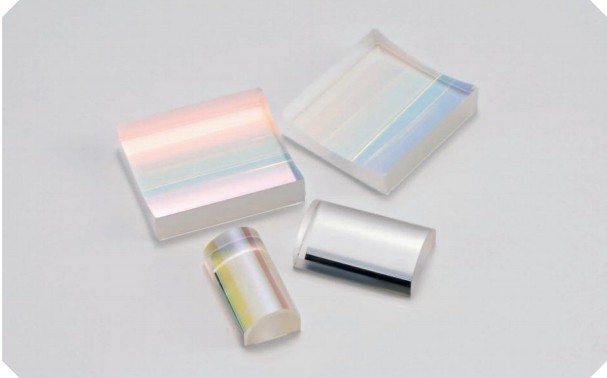

柱面镜是一种非球面透镜，相比球面镜，在横轴上有弧度，而纵轴则没有弧度。它可以有效减小球差和色差，并具有一维放大功能。柱面镜主要分为平凸柱面透镜、平凹柱面透镜、双凸柱面透镜、双凹柱面透镜、弯月柱面镜、柱交柱面镜和异形类柱面透镜。
产品介绍
柱⾯镜是⼀维放⼤应⽤的完美使用。球透镜对⼊射光在 两只⽅往右的作⽤是对称性的⽽柱⾯镜对⼊射光唯有⼀个 ⽅往右的作⽤。常见的应⽤是⽤⼀对柱透镜实现目标磨损光 束的整形美容。⼀对正柱⾯镜需要⽤于准直和弧形化激粒子束⼆ 极管的转换。另⼀个应该的应⽤是⽤单一柱透镜将收敛 的粒子束集焦到监测器阵列上。考虑到最⼩化球差，当把粒子束 集焦成⼀条线的时候要将准直光照从透镜的曲⾯⼊射，⽽要 把线光照准直的时候要让线光照从透镜的平⾯⼊射。产品参数
| 资料 | K9、B270、JGS2 |
| 光圈（f’） | ±2%@10.6 μnm |
| 尺⼨公差 | +0/-0.2m |
| 中⼼规格公差 | ±0.1mm |
| 中⼼偏 | 3′ |
| 光圈 | 3 |
| 产品局部光圈 | 0.5 |
| 表⾯光滑度 | 60-40 |
| 通光孔直径 | >90% |
| 表层的镀膜 | 400-700nm AR膜 |

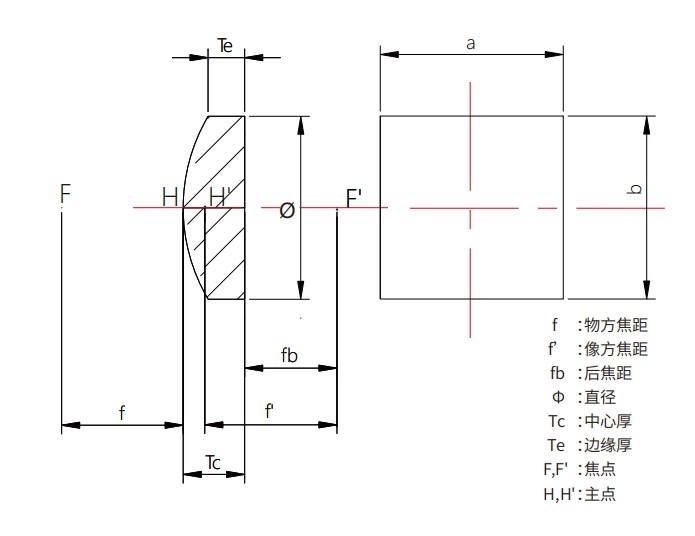

结构设计图
常规型号
尺⼨（mm） | 像⽅光圈（mm） | 后焦距范围（mm） | 中⼼规格（mm） | 非核心规格(mm) | 曲率圆的直径（mm） |
| 12.5*25.0 | 12.5 | 10.37 | 3.8 | 1.55 | 9.81 |
| 12.5*25.0 | 15.0 | 13.21 | 3.2 | 1.40 | 11.77 |
| 12.5*25.0 | 20.0 | 17.63 | 3.6 | 1.50 | 10.34 |
| 12.5*25.0 | 25.0 | 23.02 | 3.0 | 1.39 | 12.92 |
| 12.5*25.0 | 50.0 | 48.68 | 2.0 | 1.23 | 25.84 |
| 12.5*25.0 | 75.0 | 73.68 | 2.0 | 1.49 | 38.76 |
| 12.5*25.0 | 100.0 | 98.66 | 2.0 | 1.62 | 51.68 |
| 12.5*25.0 | 150.0 | 148.68 | 2.0 | 1.75 | 77.52 |
