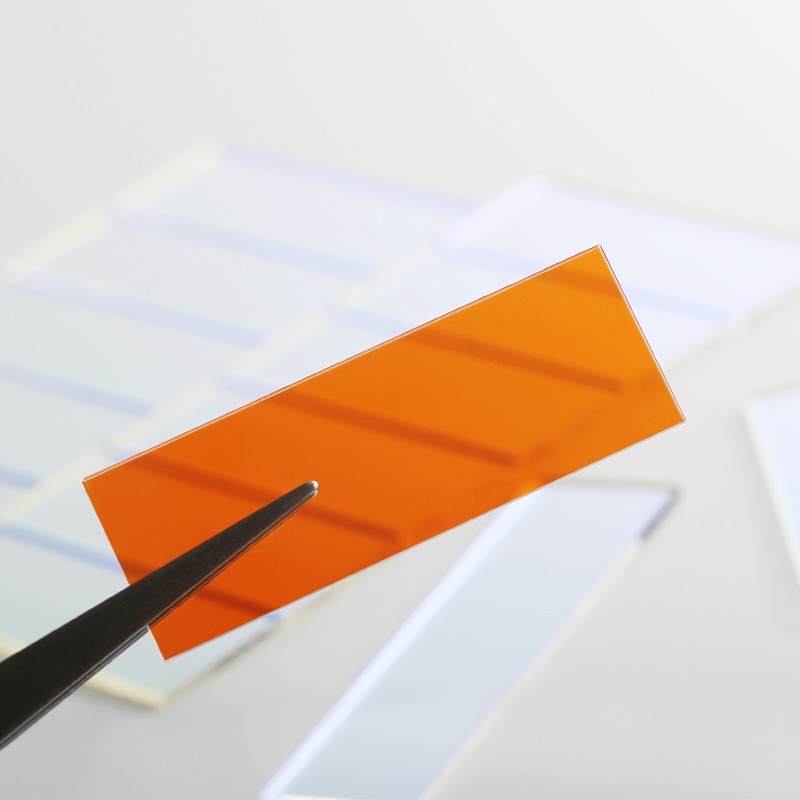

长波通滤光片
2018-06-26
admin1
产品的说明：
长波通滤光片是一种光学元件，其特点是通过长于所选波长的光，同时截止短于该波长的光。在特定的波长范围内，长波方向被透射，而短波方向被截止，起到了隔离短波、让长波通过的作用。
参数：
| 长波通滤光片 | |
| 工艺方式 | IAD多层介质硬膜 |
| 波峰透过 | T>94% |
| 带外截止深度 | OD2-OD4 |
| 截止过度带 | <20nm |
| 工作波段 | 200-1100nm |
| 产品材质 | B270、D263T、石英玻璃、蓝宝石 |
| 圆形尺寸范围 | Ø3mm~Ø110mm |
| 方形尺寸范围 | 2*2mm~146*146mm |
| 产品厚度 | 0.3-5.0mm |
| 通光孔径 | 镀膜覆盖面大于95%有效面积 |
| 表面光洁度 | 国标三级，美军标40-20（划伤/麻点） |
| 环境测试 | MIL-STD-810F |
导电介质pe膜的长波通滤光片和稀有金属滤光玻璃窗不一样的，当入射角曾加时，这个滤光片的始点激发光谱和结束激发光谱会向短波倾斜。一样的话，当入射角从0°的变化到45°时，管理中心光波吸光度会向短摆动大概可以10％。这种性能特点可以利用于可以稍微调一下初始光波吸光度亦或截止期光波吸光度的利用。

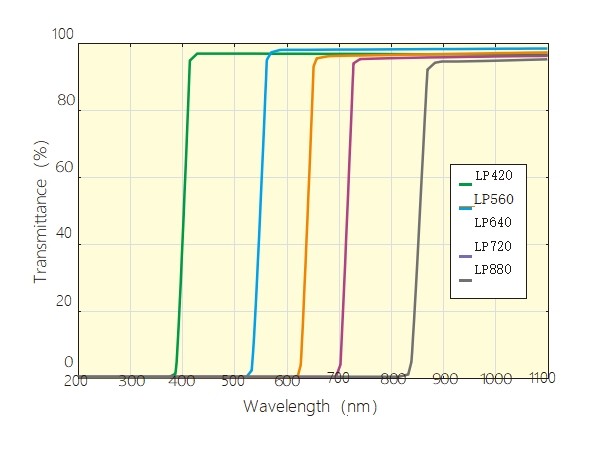

光谱分析图
平时型号规格及应用领域
| 型号 | 应用 | 中心波长 | 截止过度带 | 截止深度 | 透过率 |
| Giai-LP-420 | 荧光检测 | 420nm | >20nm | OD3-OD4 | 430-1100nm@T>94% |
| Giai-LP-430 | 光学美容仪 | 430nm | >20nm | OD3-OD4 | 440-1100nm@T>94% |
| Giai-LP-480 | 光学美容仪 | 480nm | >20nm | OD3-OD4 | 490-1100nm@T>94% |
| Giai-LP-560 | 光学美容仪 | 560nm | >20nm | OD3-OD4 | 570-1100nm@T>94% |
| Giai-LP-590 | 光学美容仪 | 590nm | >20nm | OD3-OD4 | 600-1100nm@T>94% |
| Giai-LP-640 | 光学美容仪 | 640nm | >20nm | OD3-OD4 | 650-1100nm@T>94% |
| Giai-LP-690 | 光学美容仪 | 690nm | >20nm | OD3-OD4 | 700-1100nm@T>94% |
| Giai-LP-720 | 红外成像 | 720nm | >20nm | OD3-OD4 | 730-1100nm@T>94% |
| Giai-LP-800 | 夜视仪 | 800nm | >20nm | OD3-OD4 | 810-1100nm@T>94% |
| Giai-LP-830 | 夜视仪 | 830nm | >20nm | OD3-OD4 | 840-1100nm@T>94% |
| Giai-LP-880 | 防红爆相机 | 880nm | >20nm | OD3-OD4 | 890-1100nm@T>94% |
