机器视觉同轴光源光学镜片方案
2024-07-25
派大莘
同轴光源的⼯作原理在同轴灯⾥⾯安装⼀块45度半透半反玻璃。将⾼亮度，⾼密度的LED阵列排列在线路板上，形成⼀个⾯光源，⾯光源发出的光线经过透镜之后，照射到半透半反玻璃上，光线先通过全反射垂直照到被测物体上，从被测物体上反射的光线垂直向上穿过半透半反玻璃，进⼊摄像头。这样就既消除了反光，⼜避免了图像中产⽣摄像头的倒影。物体所呈现出清晰的图像，并被相机捕获，⽤于进⼀步的分析和处理。

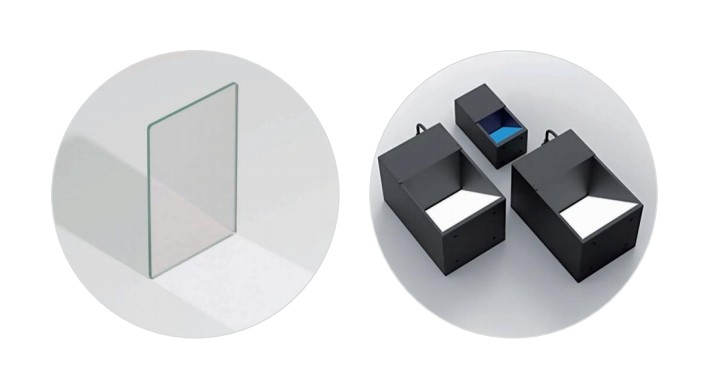

| 产品参数 | 分光镜 | 防尘镜⽚ |
| ⼯艺 | IAD多层电路板物质硬膜 | 增透膜 |
| ⼊射⻆度 | 四十五度⼊射 | 0度⼊射 |

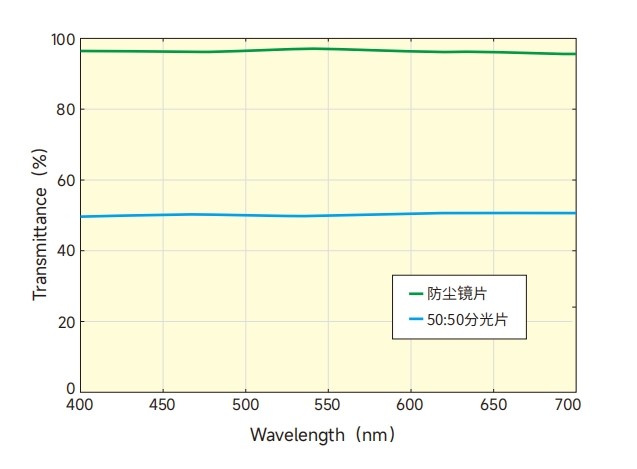

| S1⾯ | 420NM~680NM R<0.5% | 420NM~680NM T＞94.5% |
| S2⾯ | 420NM~680NMT:R=50%:50% | 420NM~680NM T＞98.5% |
| 表⾯滑润度 | 60-40 | 60-40 |
、
